| 预应力波纹管生产线 |
| |
 |
 |
| 预应力塑料波纹管设备特点： |
我厂吸收国内外先进的技术，凭多年的生产经验，先进的工艺占国内同行业的领先地位。

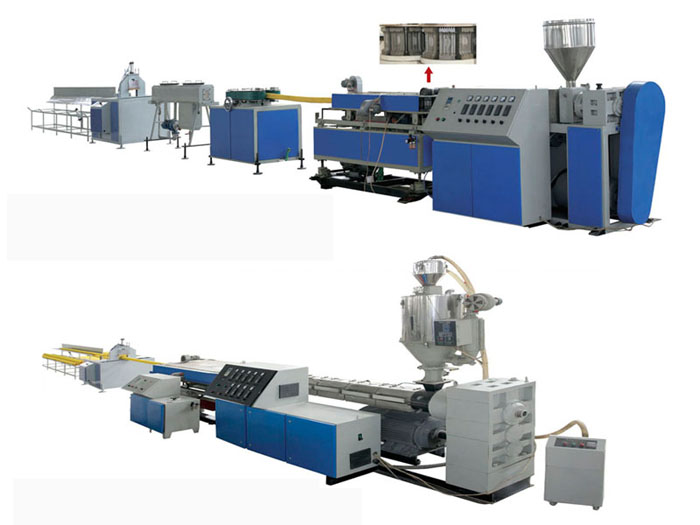

该SJBG预应力塑料波纹管设备系列成型机，主要是混凝土用预应力HDPE塑料波纹管不可缺少的设备，主要用于高速公路立交桥、高架桥 、铁路桥梁等混凝土工程，更换不同的模具，可生产PP、
PVC、EVA等各种塑料波纹管。全套预应力塑料波纹管设备设备由挤出机、挤出 模具、成型机、冷却装置、辅助牵引机、锯割机、反转台
组成。成型机主要有减速箱、上下模板、传动成型模板、 机架、风冷装置、前后移动装置组成，减速箱选用圆弧齿
锅轮硬齿面减速机，上下模板材质为HT150经中空铸造， 模板水冷强制风冷，模板材质为40Cr经热处理表面硬度为
HRC45-52,机架采用优质钢焊接，结构合理稳定，驱动电 机先用变频调速器，从而达到均匀无级调速。整机上下、 左右、前后自动调节。
该预应力塑料波纹管设备主要特点：结构紧凑、运转平稳、承载能力大、水 冷强制风冷、产量高、使用寿命长等特点。 |
型号 |
SJBG-130 |
SJG-160 |
配套主机 |
SJ-90单螺杆挤出机 |
SJ-120单螺杆挤出机 |
成型模具规格 |
ø50-ø130 |
ø110-ø160 |
模块对数 |
42 |
42 |
管子状态 |
单壁 |
单壁 |
牵引速度 |
0.5-3.5m/min |
0.3-3m/min |
成型冷却方式 |
水冷 |
水冷 |
管子冷却方式 |
水冷 |
水冷 |
挤出模具冷却 |
水冷 |
水冷 |
驱动功率 |
4KW |
4KW |
机组质量 |
8000kg |
8900kg |
外型尺寸L*W*H(mm) |
20000*1200*1950 |
20000*1300*1950 |
|

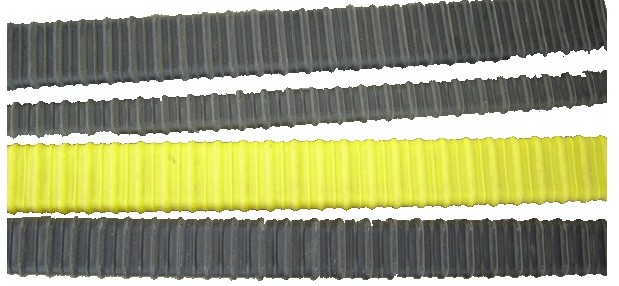

塑料波纹管与镀锌波纹管性能对比 |
| 性能 |
塑料波纹管 |
镀锌波纹管 |
| 耐腐蚀性 |
聚乙烯是目前通用塑料中化学性能最稳定的一种，与水分各硅酸盐水泥相互惰性，互不反应，永不生锈 |
镀锌后防锈性能好,但镀锌层易与碱词的水泥浆反应并析出氢,对预应力钢材的强度和混凝土的粘结有不良影响 |
| 耐久性 |
水泥包裹密封情况下老化时间达50年 |
使用寿命一般在5年左右 |
| 最小弯曲半径 |
0.9-1.5(约10-15倍内径或长短轴) |
圆管大于30倍内径视弯曲方向扁管大于30倍长轴或短轴 |
| 局部荷载的抵抗能力 |
荷载作用后不渗漏,无弯曲渗漏之忧 |
管材变形后不可恢复,荷载作用后会漏水 |
| 集中荷载的抵抗能力 |
管材壁厚为1.5-2mm,成单环行布置,刚度大,不怕踩压,不易被振捣棒戳破 |
管材壁厚为0.2mm-0.4mm,成螺旋布置,刚度相对较小,踩压易变形,浇注混凝土时振捣棒不能触碰波纹管 |
| 耐水压密封性 |
管材连续挤压无断口,湿度,湿度20度,压力50kpa条件下,保持24h不漏水 |
管材为0.2-0.4的钢带折叠咬合,无压力作用下即会漏水,有压力作用下会渗水泥 |
| 摩擦系数 |
0.14 |
0.25 |
| 绝缘性 |
不导电,绝缘性好 |
导电 |
| 与混凝土的粘结性 |
塑料本身与混凝土的粘结性就优于铁皮与混凝土的粘结性,同时塑料波纹管的波纹较高,与混凝土的机械咬合好 |
因锌层的影响与混凝土粘结不好 |
粘结性能一般,并应严防腐蚀,防锈性能降低,与混凝土的粘结性 |
|
|
| |
|
|
|
|
